零丶概述#

Zuul是netflix旗下开源网关，作为微服务系统的网关组件，是微服务请求的前门。微服务网关的作用有点类似于AOP，将负载均衡,限流，熔断等”横切关注点”都集中于此，避免每一个服务都需要写重复的功能（解决不了的问题，我们就加一层doge）

且微服务网关是统一入口,系统有多个服务，不能每个服务一个对外地址，用户需要一个统一的系统入口进行操作，故zuul网关是系统的统一入口。

为微服务云平台提供统一的入口是API网关最主要的用途，除此之外，网关还可承担认证授权、访问控制、路由、负载均衡、缓存、日志、限流限额、转换、映射、过滤、熔断、注册、服务编排、API管理、监控、统计分析等等非业务性的功能。

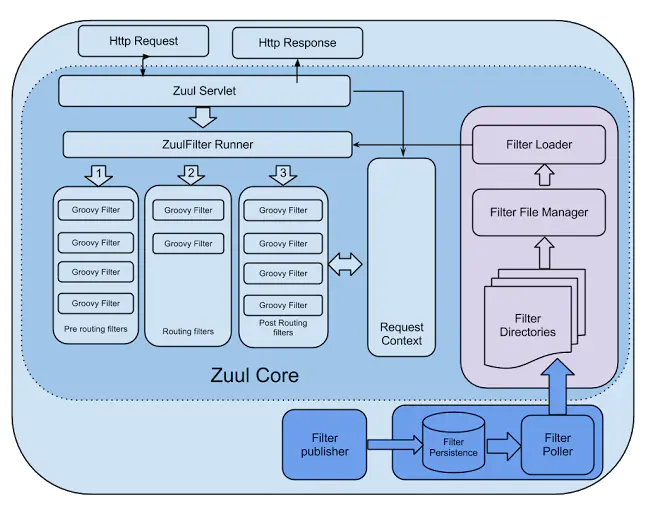

下面是zuul的架构图，结合图我们开始Zuul源码之旅。

一丶ZuulHandlerMapping 处理器映射器#

zuul和spring的结合，请求到达服务的时候，tomcat会根据请求路径调用到指定的servlet，这里会调用到DispatcherServlet,DispatcherServlet会使用HandlerMapping处理器映射器找到当前请求的处理器Handler,这里便会找到ZuulHandlerMapping

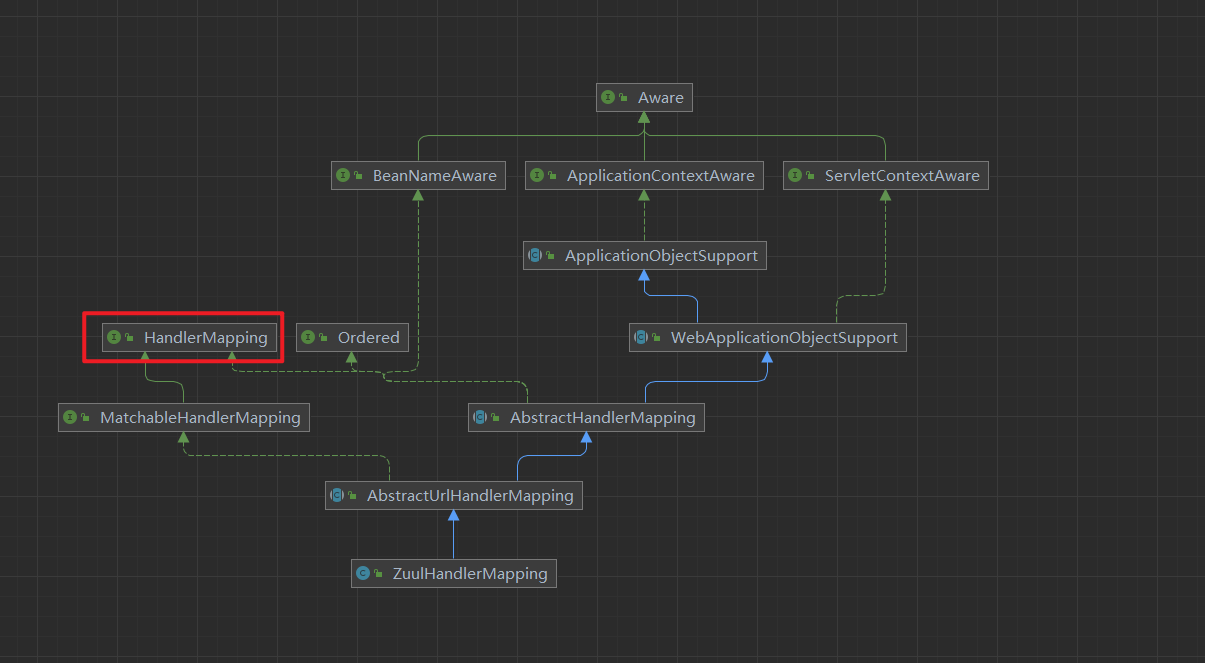

ZuulHandlerMapping是一个HandlerMapping，HandlerMapping称为处理器映射器，这里的处理器表示处理http请求，映射器表示根据请求中的一些特征（一般是url，请求头等）映射到一个处理器。当一个请求交由DispatcherServlet处理的时候，会首先通过处理器映射器找到合适的处理器

1.DispatcherServlet根据请求找到合适的处理器#

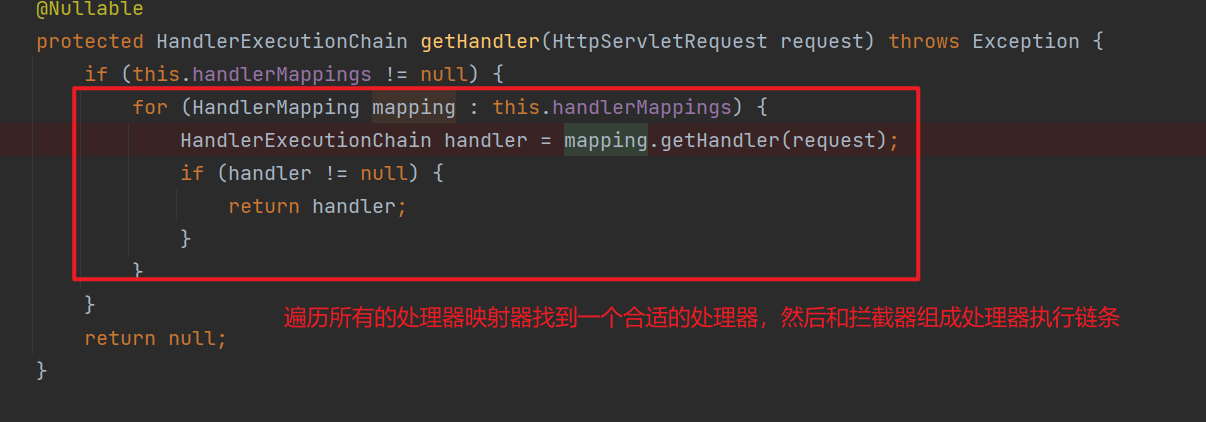

DispatcherServlet会遍历spring容器中的所有HandlerMapping的实现调用其getHandler方法找到处理器，然后和HandlerInterceptor一起包装成HandlerExecutionChain(后续会先调用HandlerInterceptor的preHandle前置处理，postHandle后置处理，请求处理完毕后调用afterCompletion)

2.ZuulHandlerMapping 发光发热#

当一个请求调用到我们的zuul网关的时候，DispatcherServlet根据请求找到合适的处理器的这一步，会调用到zuul自动配置注入到spring容器中的ZuulHandlerMapping,那么ZuulHandlerMapping 做了写什么呢

2.1利用RouteLocator注册Handler#

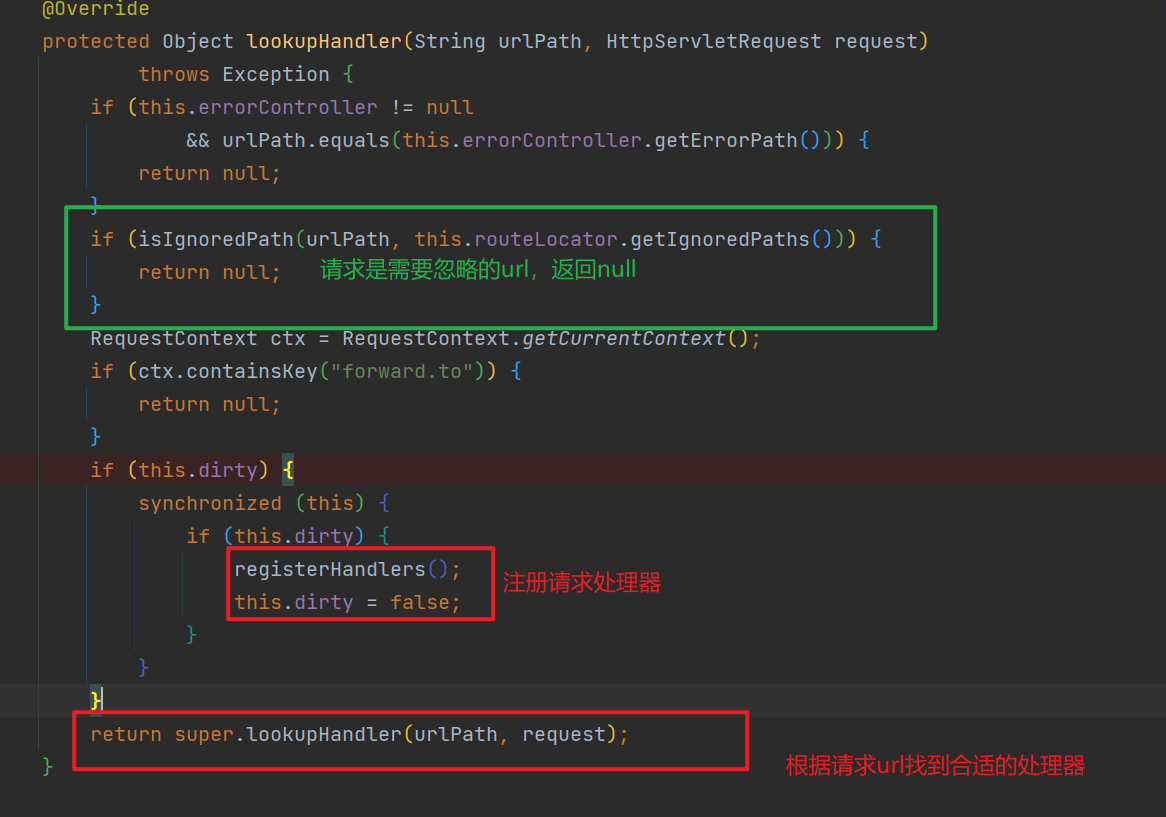

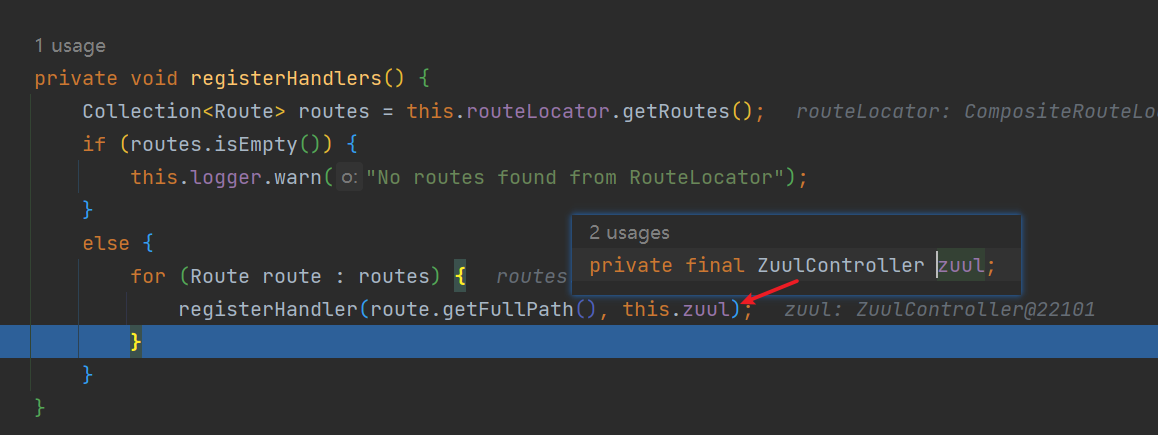

在ZuulHandlerMapping中，根据请求找合适的处理器最终交给lookupHandler方法，此方法调用registerHandlers注册请求处理器

这里出现一个新的类RouteLocator路由定位器，顾名思义就是用来获取路由的方法

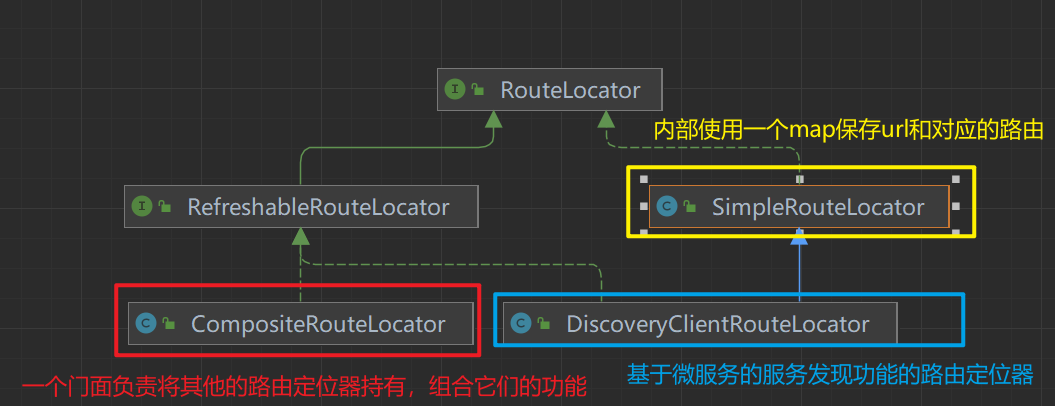

这里的路由定位器是CompositeRouteLocator，其内部使用一个集合保存其他的RouteLocator，一般zuul自动配置会为我们注入一个DiscoveryClientRouteLocator（父类是SimpleRouteLocator，会读取配置文件中的路由配置）其基于服务发现（DiscoveryClient#getServices方法）并且将微服务的serviceId如A注册成路由/A/**，意味着A开头的请求后续都将路由到微服务A

最终会将这些路由的url注册到一个map当中，map的value是ZuulController

2.2.路径匹配获取请求处理器ZuulController#

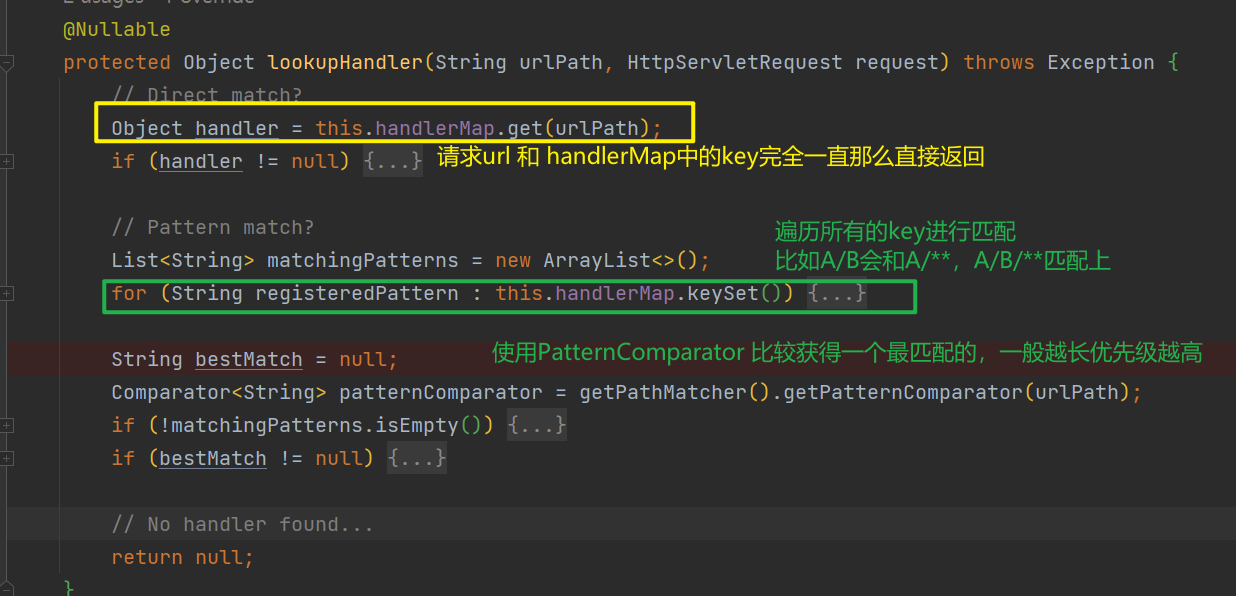

ZuulHandlerMapping是一个AbstractUrlHandlerMapping，顾名思义会根据url找对应的请求处理器，逻辑如下

这里找到的请求处理器，必然是ZuulController（如果路径和配置，或者服务发现中serviceId匹配上的话）

二丶ZuulController处理请求#

1.将zuulController组装成HandlerExecutionChain#

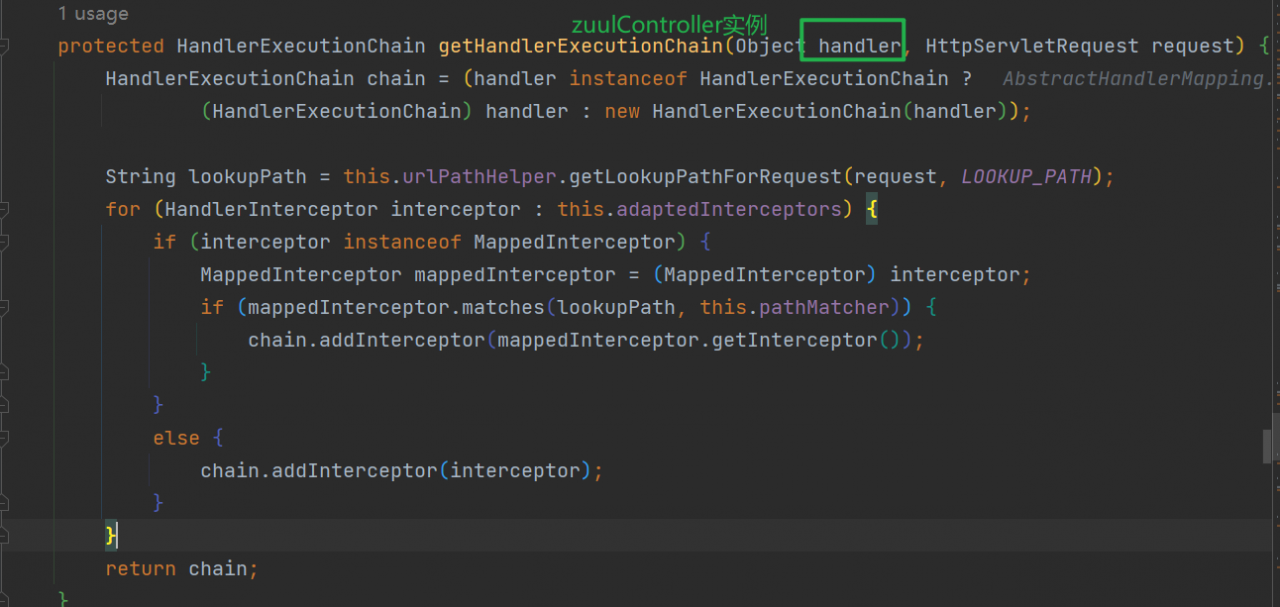

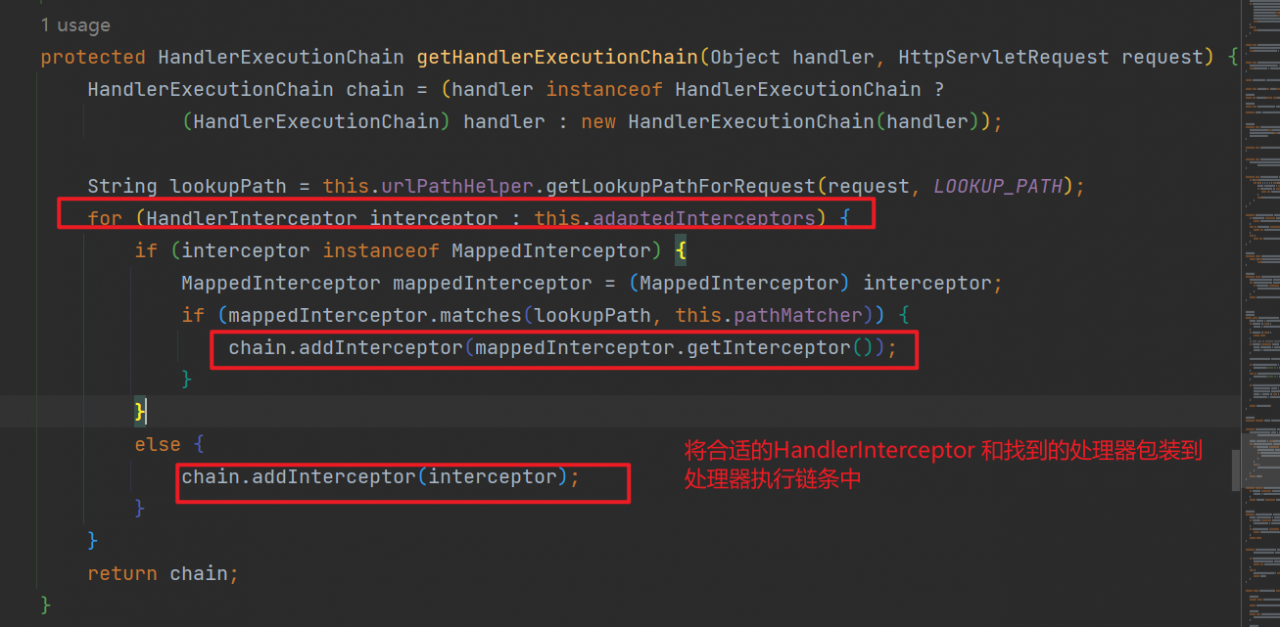

HandlerExecutionChain内部使用数组保存拦截器HandlerInterceptor,在ZuulHandlerMapping找到对应的ZuulController(其实是一个单例对象，都是同一个)，会从容器中拿到HandlerInterceptor类型的bean，和ZuulController包装到一起生成HandlerExecutionChain

2.获取ZuulController匹配的HandlerAdapter#

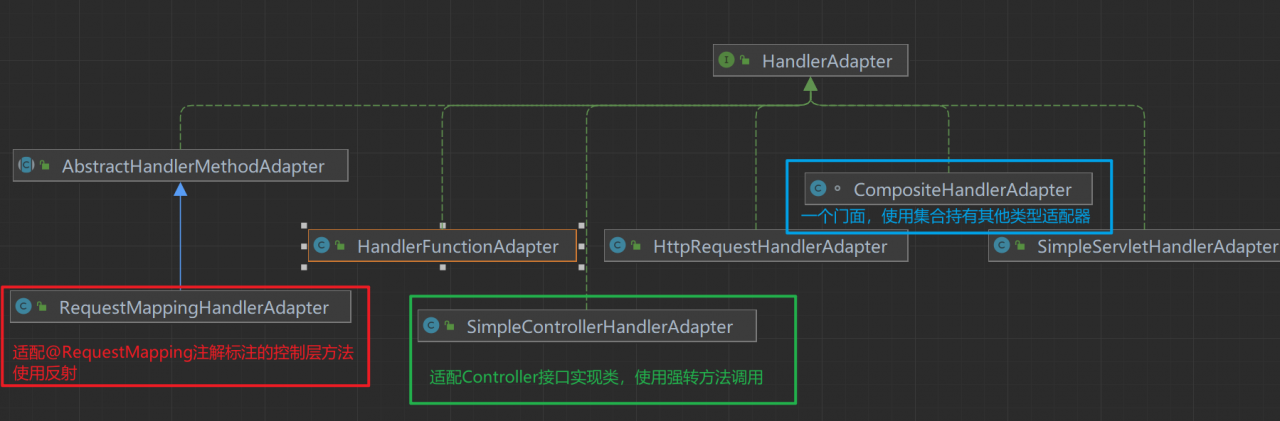

想调用ZuulController？还需要其对应的HandlerAdapter，由于SpringMVC定义了多种处理器(比如RequestMappingHandlerAdapter（我们最常用的，基于@RequestMapping注解，反射调用Controller方法的处理器对应的适配器）SimpleServletHandlerAdapter（适配Servlet）,SimpleControllerHandlerAdapter(适配Controller接口对象))，为了屏蔽这种差异springmvc又定义了一个HandlerAdapter——处理器适配器，使用适配器模式，如同一个多功能转接头来适配多种处理器

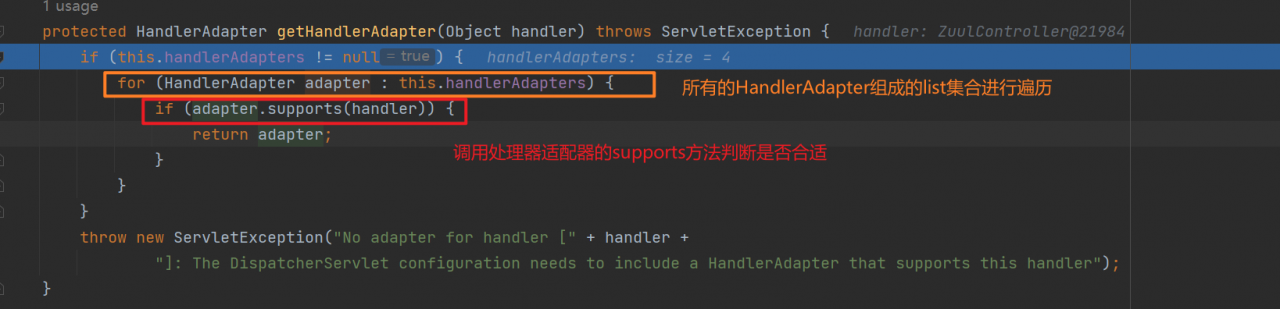

找到合适处理器适配器的代码如下

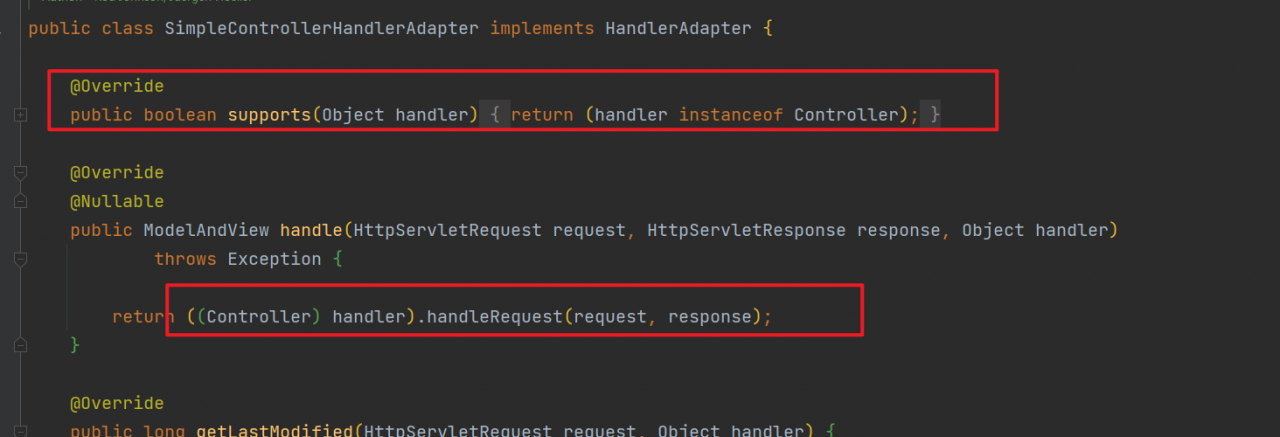

这里自然找到的是SimpleControllerHandlerAdapter

随后会执行拦截器HandlerInterceptor#preHandle方法

3.适配器调用ZuulController处理请求#

在拦截器的preHandler执行完成后，接下来会调用ZuulController#handleRequest,这一步是使用SimpleControllerHandlerAdapter进行的方法调用，我们看下ZuulController是如何处理请求的

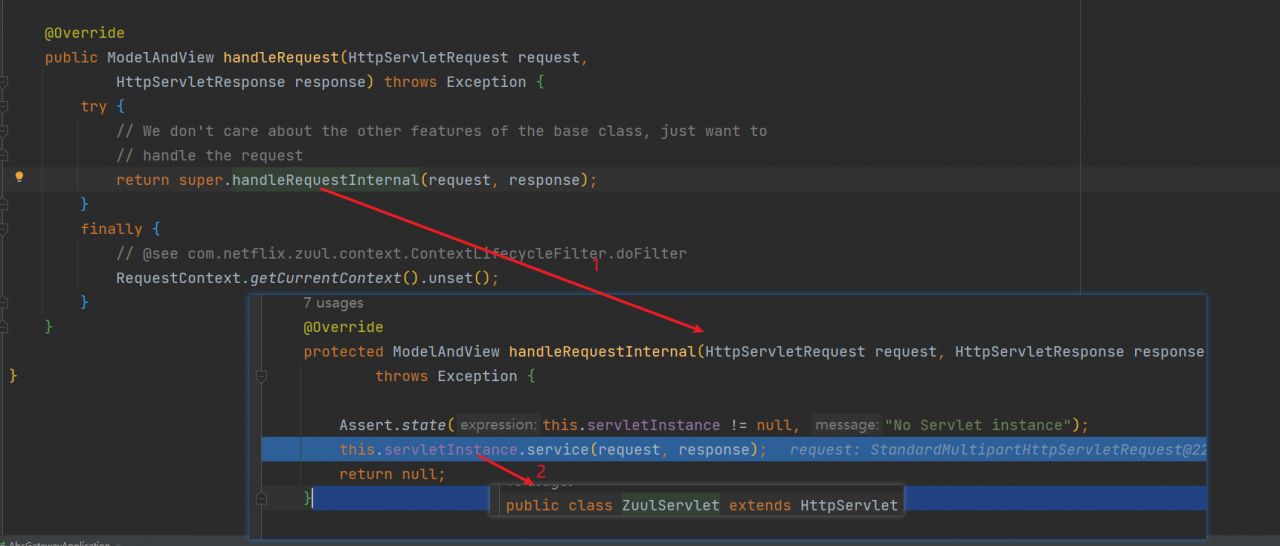

ZuulController是一个ServletWrappingController(内部包装servlet)，对请求的处理最终交给ZuulServlet

兜兜转转最终还是来到了ZuulServlet，其本质是一个Servlet对象，看来Zuul处理Spring框架下可以用，普通的Servlet应用也可以使用呀

三丶ZuulServlet处理请求#

1.ZuulServlet初始化ZuulRunner#

在zuulServlet真正处理器请求之前，会初始化一个zuulRunner,ZuulRunner的init方法会被调用，zuul在这里面初始化了一个基于ThreadLocal的请求上下文，ZuulRunner提供了preRoute,postRoute,route，error方法，顾名思义分别在路由前，路由后，路由，以及发生错误的时候进行调用

2.ZuulServlet处理请求#

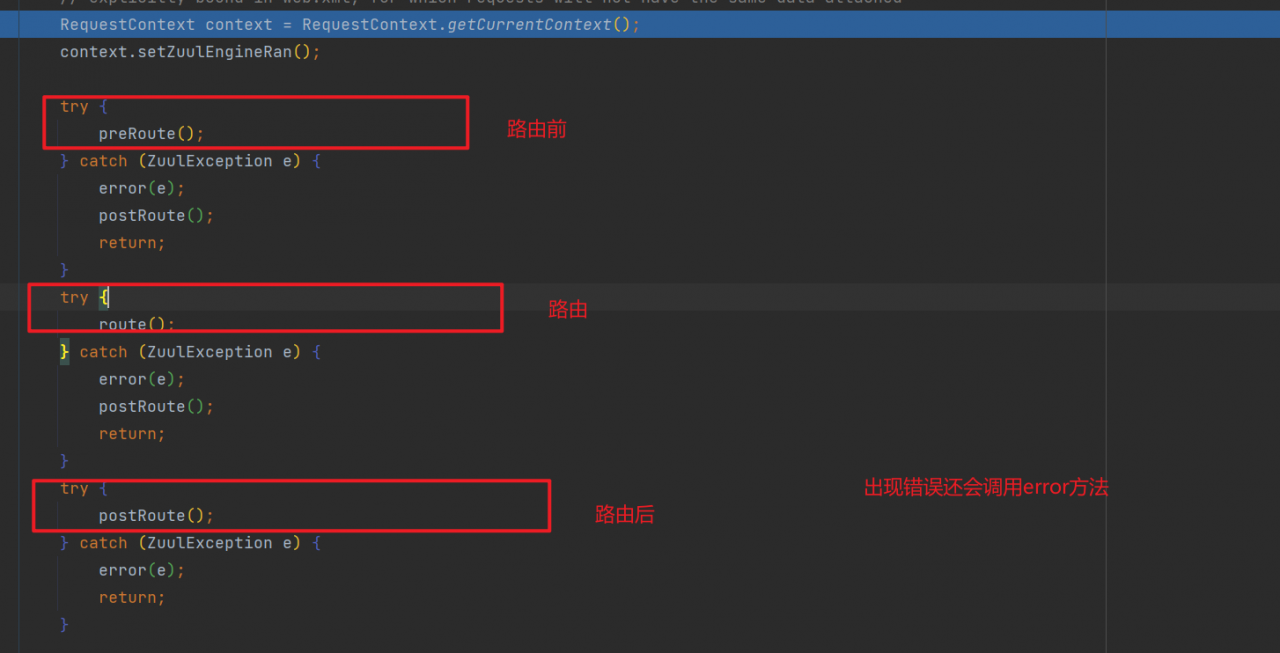

可以看到ZuulServlet存在三个阶段，preRoute，route，postRoute，如果出现异常那么将调用errorRoute

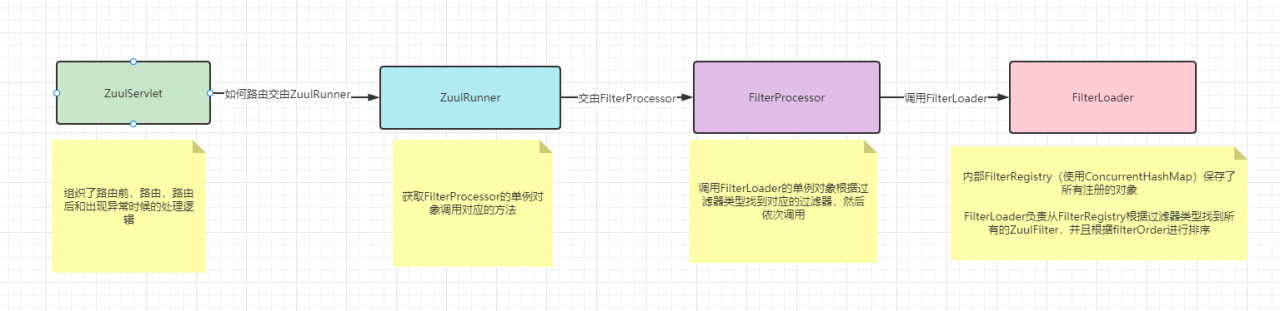

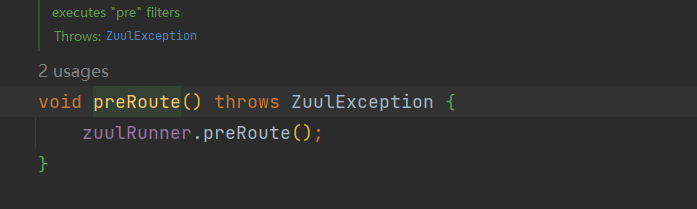

这些方法的调用都委托给ZuulRunner进行，ZuulRunner会调用FilterProcessor.getInstance()对应的方法

最终是FilterLoader.getInstance()负责找到合适的Filter并且排序得到先后顺序之后依次调用。

具体存在哪些Filter做了什么事情，我们在ZuulFilter章节细说

3.ZuulFilter#

ZuulFilter实现了Comparable 和 IZuulFilter

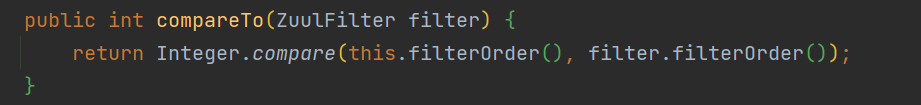

• 实现Comparable ，并且定义了方法filterOrder，在比较方法中，起始是调用filterOrder得到顺序然后进行比较

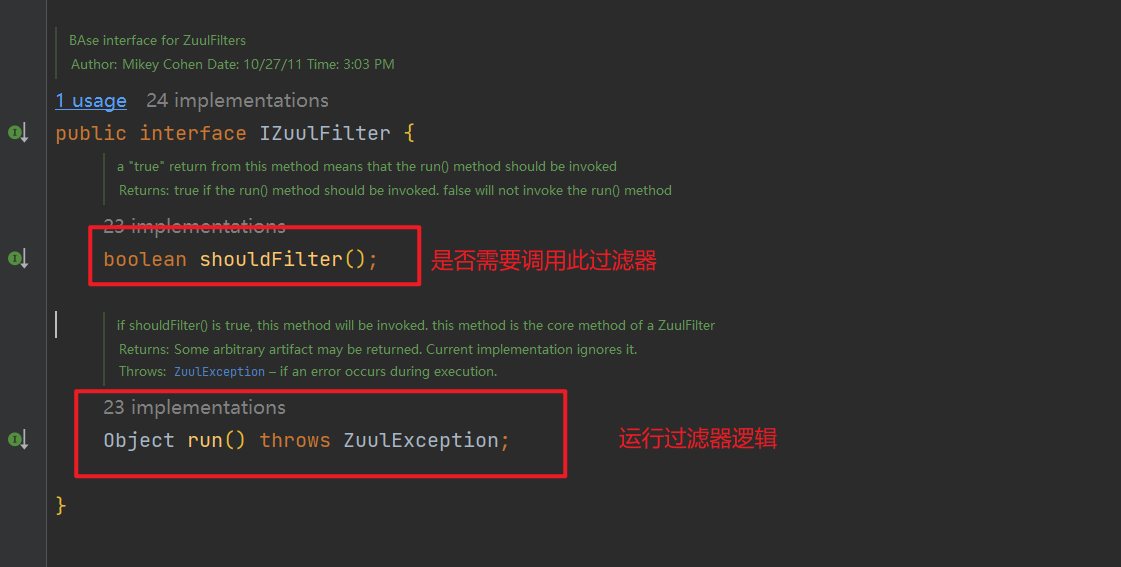

• IZuulFilter 是Zuul定义的过滤器接口（注意不是Servlet规范中的过滤器）



  但是据我看到的源码，FilterLoader拿到的过滤器都是实现了ZuulFilter的

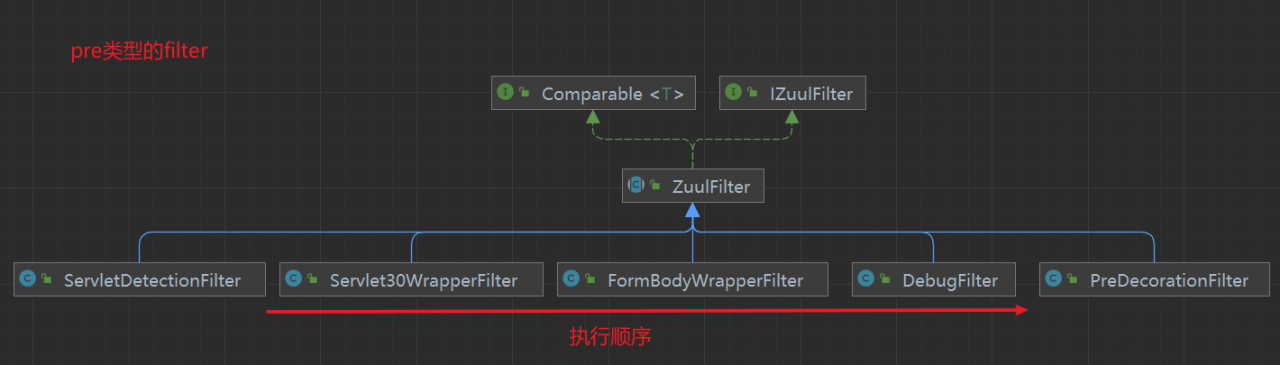

3.1 preRoute#

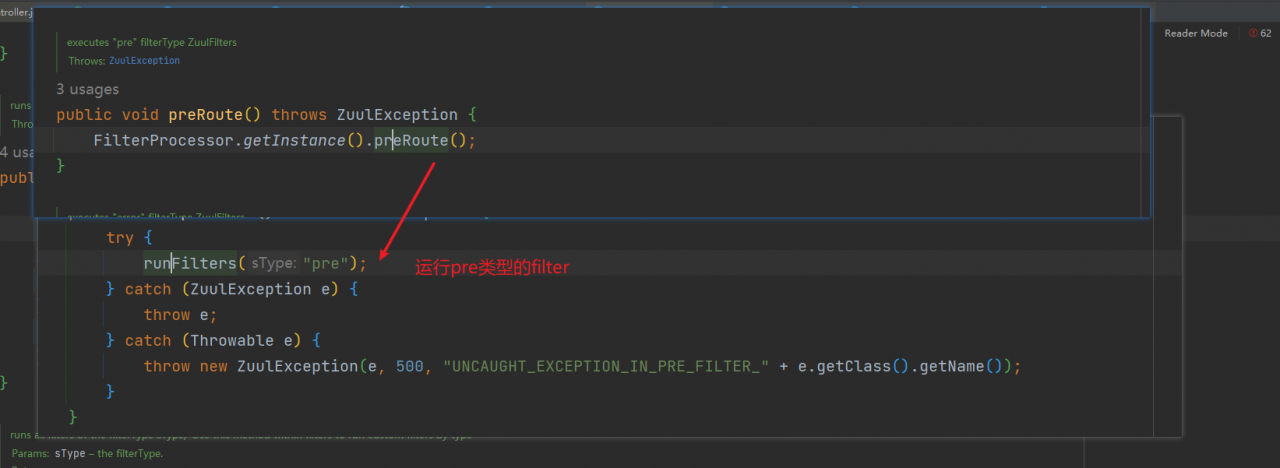

上面源码我们说到了，对过滤器的调用，最终是委托给FilterLoader，在FilterRegistry中找到对应类型的过滤器，并且进行排序，然后依次调用。下面我们看下pre类型的过滤器有哪些，都做了什么事情

3.1.1 ServletDetectionFilter#

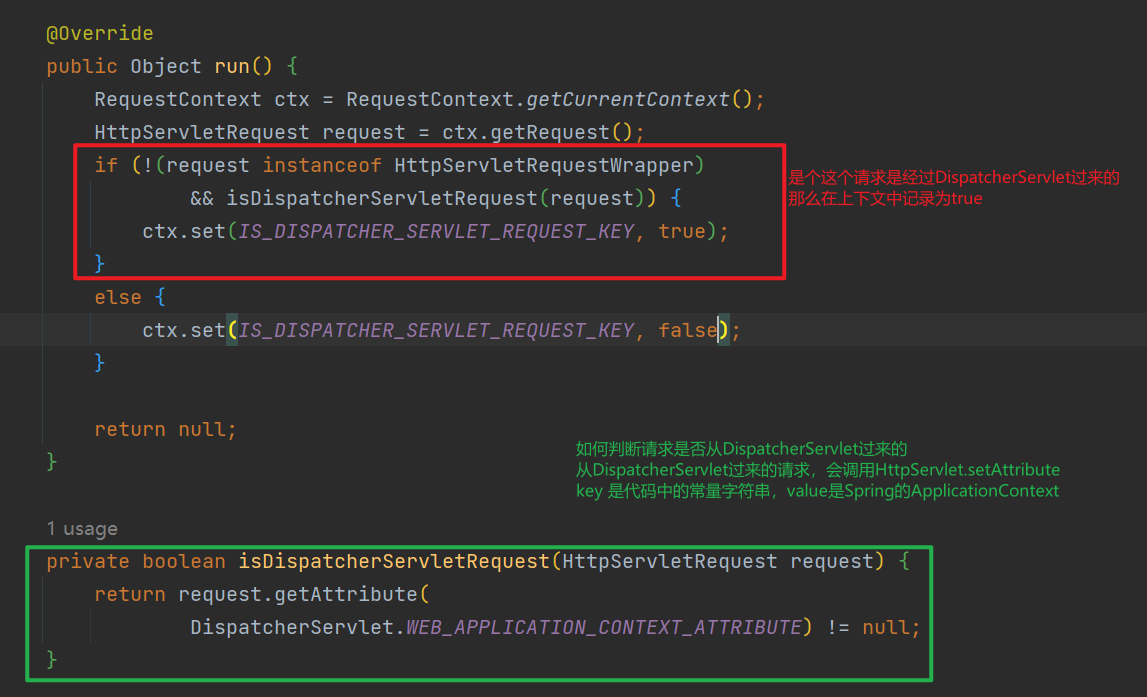

这个过滤器，负责调用ServletRequest#getAttribute方法判断，请求是否通过DispatcherServlet处理，然后来到ZuulController，接着调用ZuulServlet来到此，判断的依据就是经过DispatcherServlet处理的请求，会被调用DispatcherServlet#setAttribute(常量字符串，WebApplicationContext web环境下spring上下文)

3.1.2 Servlet30WrapperFilter#

负责将请求适配成Servlet3.0所规范的样子

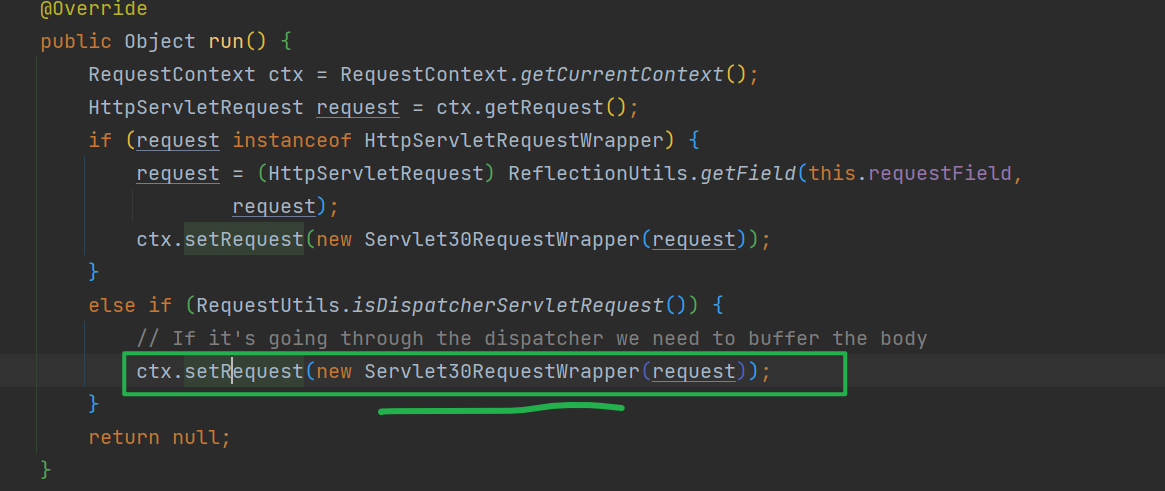

使用Servlet30RequestWrapper包装原有的请求来实现，有点适配器，又有点装饰器设计模式的意思

3.1.3 FormBodyWrapperFilter#

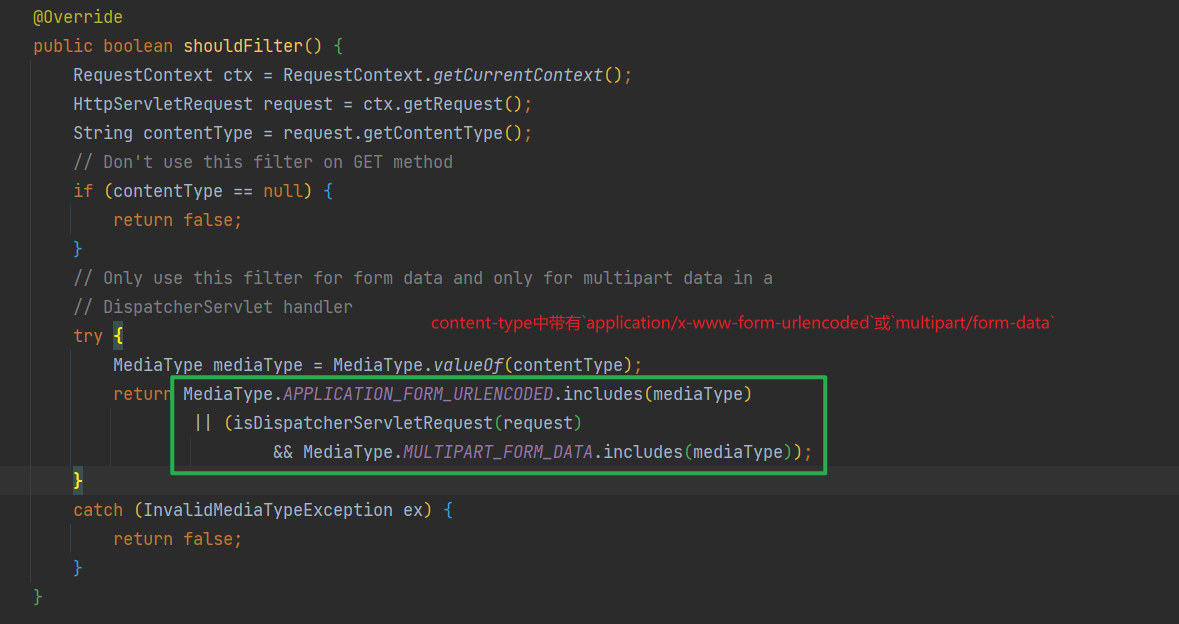

如果请求的content-type中带有application/x-www-form-urlencoded或multipart/form-data

• application/x-www-form-urlencoded：表示数据发送到服务器之前，所有字符都会进行编码。属于比较常用的编码方式。
• multipart/form-data：指表单数据有多部分构成，既有文本数据，又有文件等二进制数据的意思。

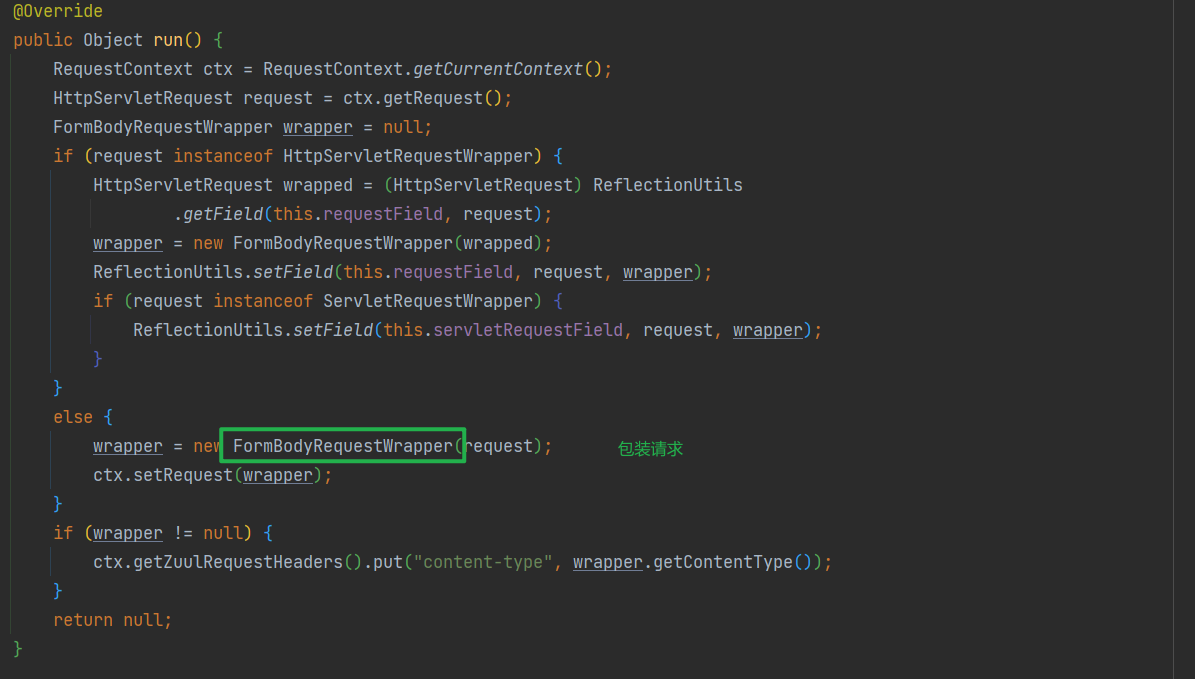

那么FormBodyWrapperFilter 会生效，将对原本请求使用FormBodyRequestWrapper进行包装，并提取原始请求的contentData、contentLength、contentType赋值到FormBodyRequestWrapper的属性上

3.1.4 DebugFilter#

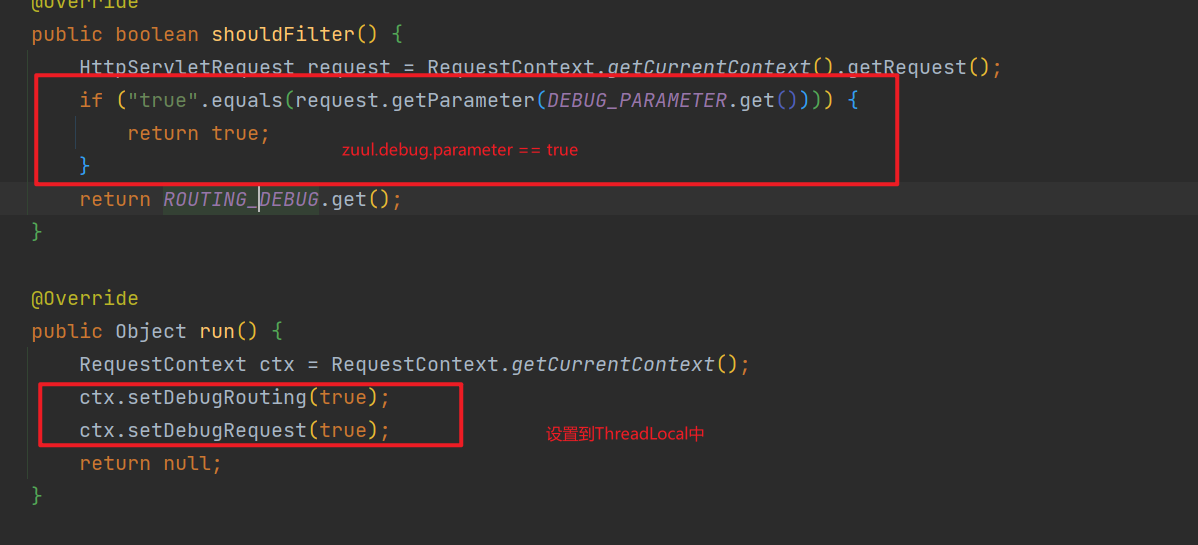

如果请求中zuul.debug.parameter参数对应的值是true 那么，将调用RequestContext#setDebugRouting（true）和RequestContext#setDebugRequest(true)

这两个设置的作用应该是让zuul打印出一些帮助调试的日志信息

3.1.5 PreDecorationFilter#

根据提供的RouteLocator确定路由的位置和方式。还为下游请求设置各种与代理相关的标头。此类运行逻辑分支很多

3.2 route#

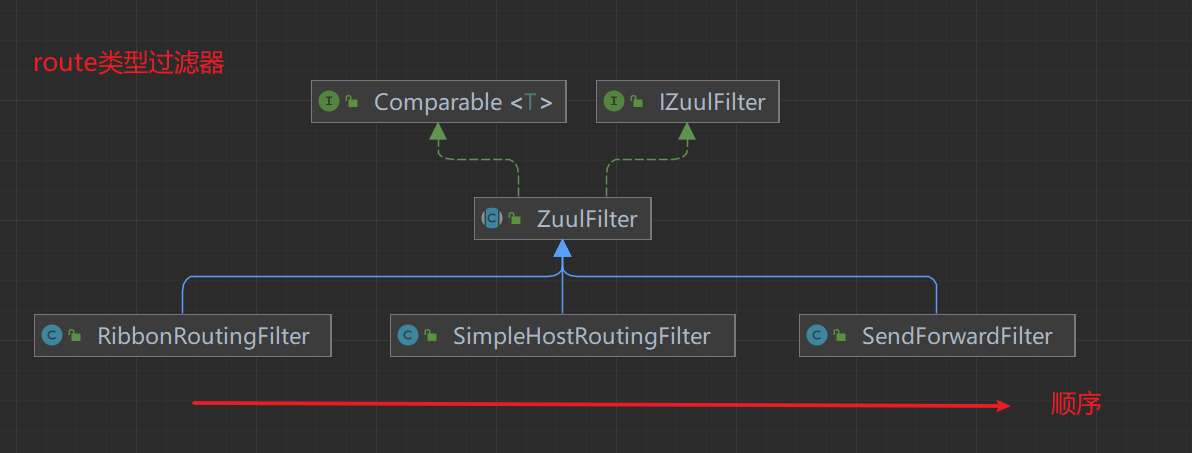

route类型网关负责，将请求路由到对应的服务，其中最为关键的便是RibbonRoutingFilter，它基于Ribbon负载均衡

3.2.1 RibbonRoutingFilter#

基于Ribbon负载均衡，实现服务调用的过滤器。

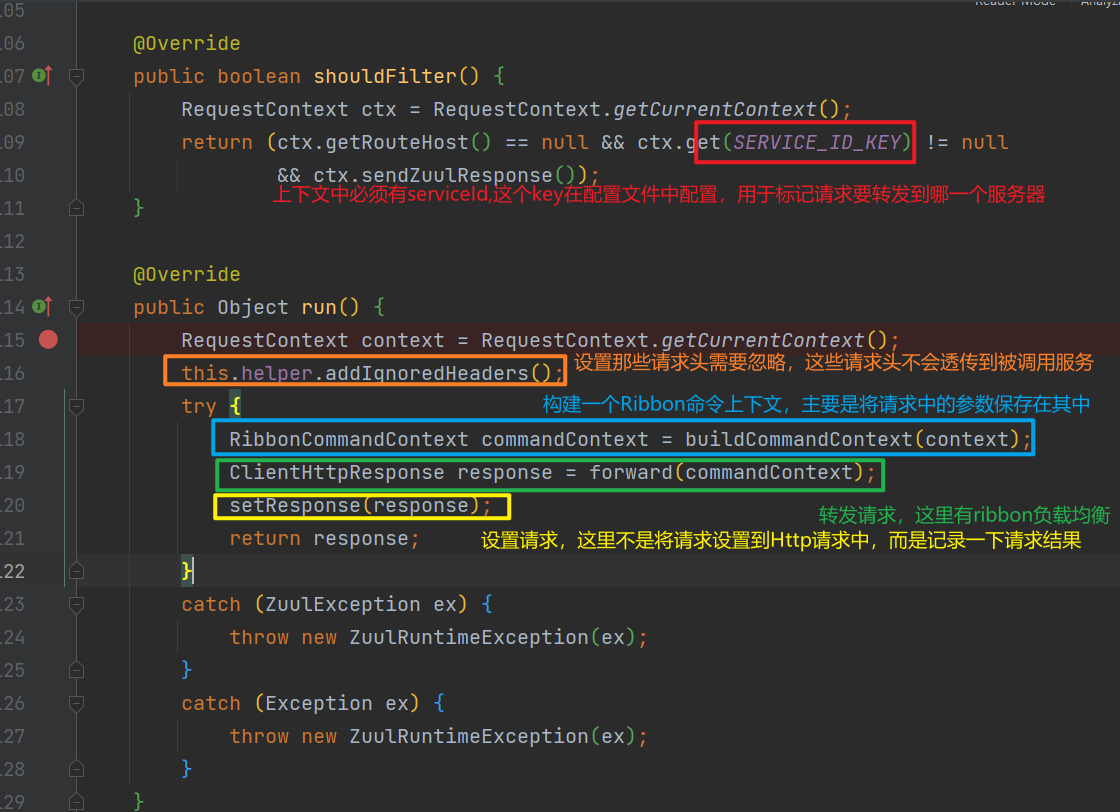

• 构建RibbonCommandContext，就是对下游微服务的请求的上下文数据的封装，会记录目标服务的id，请求方式，请求资源uri,请求头，请求参数，请求体等等（配置中通过sensitiveHeaders指定哪些请求头不透传）
• forward是根据serviceId，和微服务中注册的应用，依据负载均衡的策略，挑选一个健康的实例发送请求

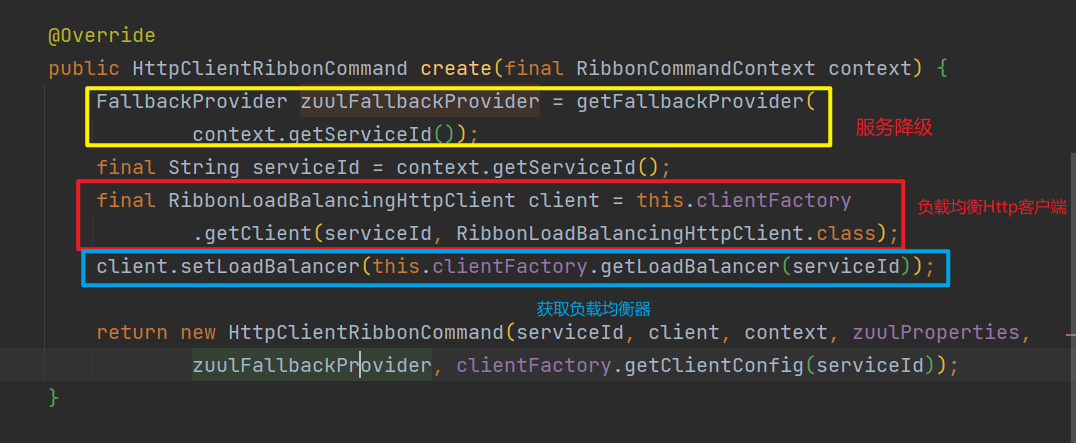

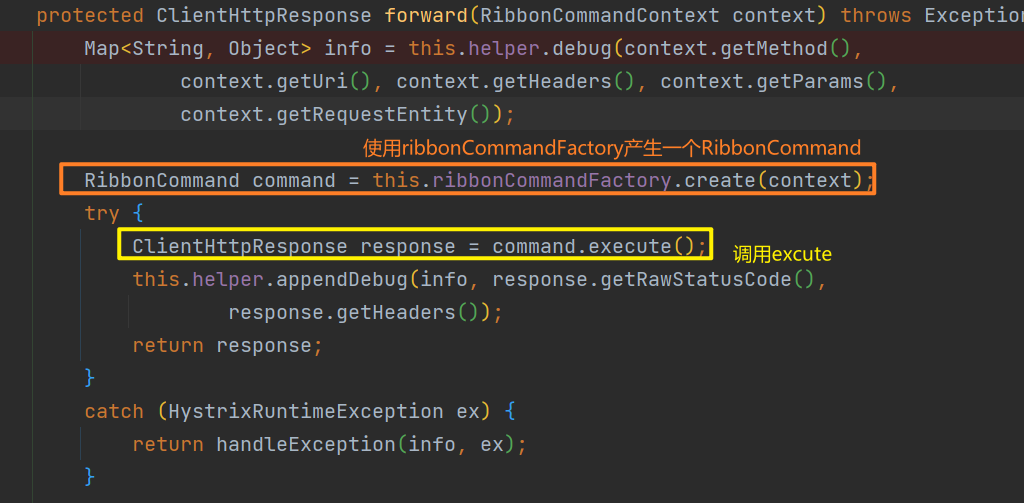

  • RibbonCommandFactory#Create



  其中FallbackProvider在调用失败后，将调用fallbackResponse来进行服务降级

  RibbonLoadBalancingHttpClient 使用ribbon实现负载均衡的Http客户端

  • RibbonCommand#execute

  其会根据ILoadBalance调用到IRule(ribbon负载均衡策略)选择一个健康的实例，然后使用HttpClient发送请求，包装结果然后返回

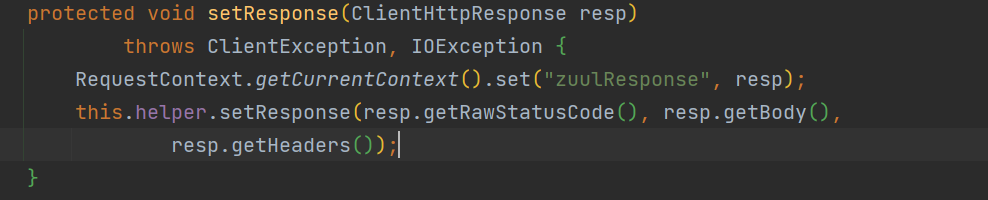

• setResponse就是在上下文中记录下，forward调用得到的请求结果。



3.2.2 SendForwardFilter#

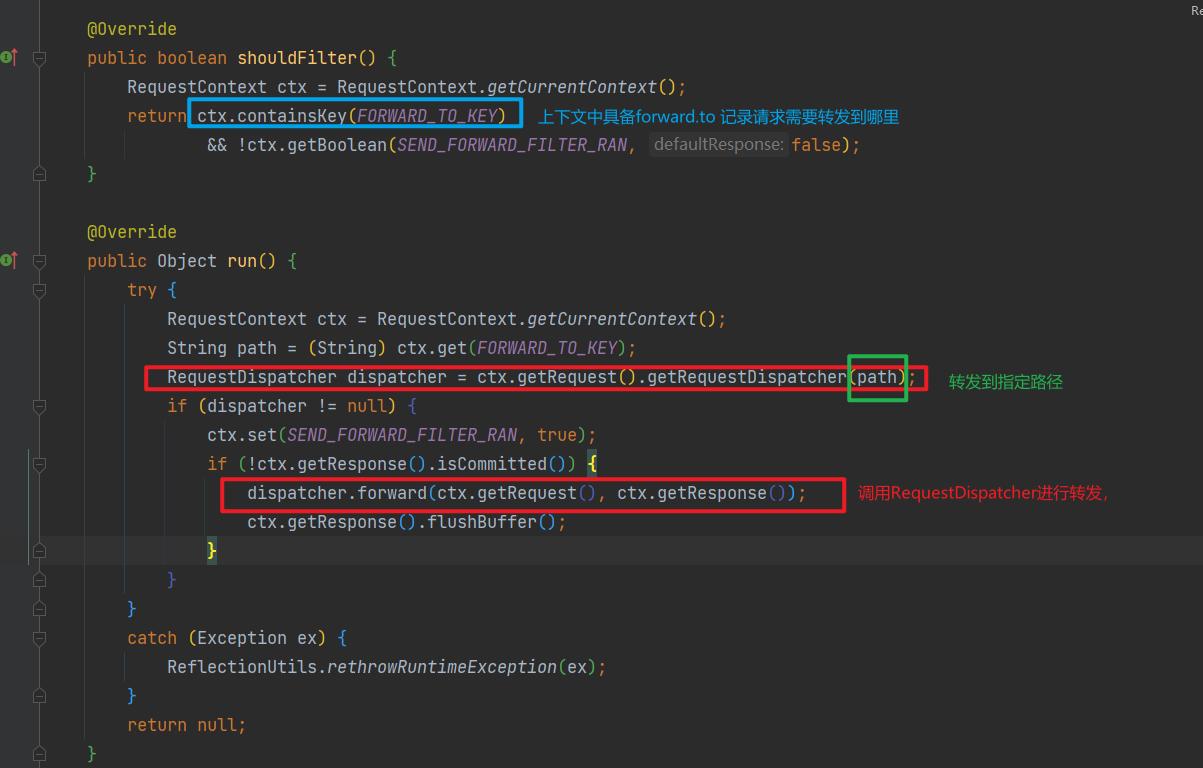

使用RequestDispatcher转发请求的Route ZuulFilter。一般是在配置文件中配置 location:forward.to或者配置url:forward:xxxx的时候会生效。会使用RequestDispatcher#forward来进行转发

3.3 post#

3.3.1 SendResponseFilter#

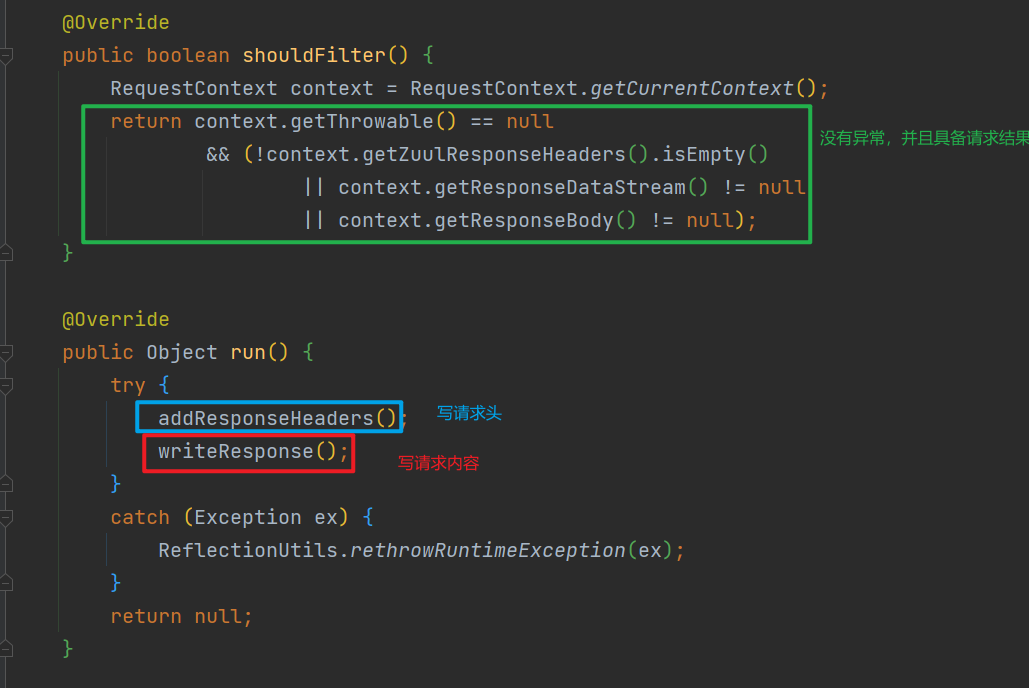

负责将路由请求结果写入到HttpServletResponse中

• 写请求头 调用HttpServletResponse#addHeader将请求头加到HttpServletResponse对象中
• 写请求内容，就是使用流拷贝route阶段的请求结果到HttpServletResponse中

3.4 error#

3.4.1 SendErrorFilter#

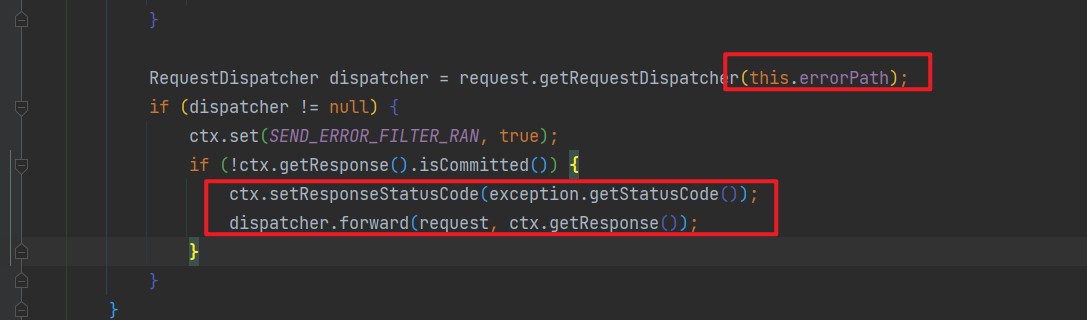

如果前面阶段的过滤器出现错误，将调用此过滤器，它负责使用RequestDispatcher将请求路由到/error

至此我们看完了zuul转发请求，写请求内容到`HttpServletResponse`的流程
接下来将回到 DispatchServlet 中

四丶DispatchServlet收尾工作#

接下来便是调用HandlerInterceptor#postHandle然后调用HandlerInterceptor#afterCompletion,并推送一个ServletRequestHandledEvent事件其中记录了请求信息和处理时间等等信息

最后DispatchServlet处理结束，tomcat负责将请求结果返回给调用方。

五丶扩展自己的ZuulFilter#

实现ZuulFilter，并将自己的ZuulFilter注册到Spring容器中，可以实现一些自定义操作。

ZuulFilter需要实现filterType(过滤器类型，字符串，可以选择pre route post)，filterOrder(决定Filter的顺序，值越大顺序越后)

在公司我见过使用自定义的zuulFilter将Tracer注入到请求中，实现分布式链路日志
